生物组织纳米压痕仪介绍

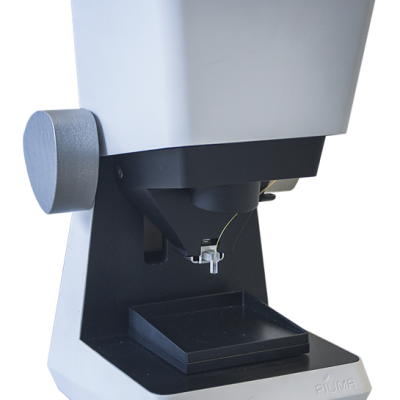

Piuma纳米压痕仪的核心部件是其安装在压痕移动平台上极其敏锐的压痕探头
1.压痕移动平台,具备粗进以及精进两级移动精度,使得探针可以自动寻找到表面并且提供高精度压痕。除了压痕移动平台,Piuma纳米压痕仪还有一个手动样品移动平台
2.方便样品的安放。你的样品可以放在X-Y移动台上Piuma Nanoindenter生物纳米压痕仪
3.进行杨氏模量的测试或者进行多点阵测试。一个内置式的显微镜
4.可以直接观察实验过程!Piuma Nanoindenter生物纳米压痕仪
生物组织纳米压痕仪是一个简单易用的革命性产品,为软物质以及生物材料组织的微观以及纳观研究带来希望。依靠自身*的新型光学技术以及杰出的微加工工艺,Piuma纳米压痕仪可以测量杨氏模量软的样品,范围甚至是从5Pa到5GPa!Piuma同样非常适合在液体中测试样品。其操作非常简单易学,只需将探头插入仪器中,简单定标后,即可马上开始压痕实验。
产品构件详细介绍:
1.PROBE探头
纳米压痕仪核心:一个微加工工艺制作的光学压痕探头
2.SAMPLE样品
从水凝胶到骨组织等,在大气中或者浸没在液体中
3.SAMPLEXYSTAGEXY样品台
在X-Y(12x12mm)范围内测试样品
4.INDENTATIONSTAGE压痕移动台
粗进以及精进移动台实现精确压痕以及自动寻找样品表面
5.MANUALSTAGE手动平台
为任何样品以及容器创造空间
纳米以及微米级别的生物机械性能
Piuma是一个创新的,具有成本效益的工具,用来表征生物材料、组织、细胞器、细胞层、软骨、静电支架、力学性能,3D打印材料,水凝胶等的微纳米机械性能。
The Piuma 纳米压痕仪专为迎合生物材料以及组织研究人员和工程师的需求,提供易用性和便携性,同时提供高精度、高通量和多样化的数据。Optics11小型化的玻璃探针式压头,特别适合在液体中测量水合样品。组织工程和再生医学的研究者,Piuma纳米压痕仪是衡量他们感兴趣材料刚度的一个解决方案。
软物质材料表征
在生物材料、组织工程、再生医学和医学研究领域,Piuma可以在溶液里进行非破坏性测量测量某点或者某个区域的杨氏模量、蠕变和松弛实验,点阵测量粘附力,描述应变硬化行为,样品的粘度等。测试生物材料和组织样本的软硬度可以很容易地在Piuma纳米压痕仪上用其optics11 PIUMA探头和专用的Piuma软件来实现。
Piuma Nanoindenter是荷兰Optics11公司出品的新型生物纳米压痕仪。主要应用范围为生物组织、生物支架、水凝胶、聚合物、细胞等软物质以及生物材料的机械性能研究。采用了新型探头设计,弥补了传统其他纳米压痕仪无法测试软物质的问题也解决了原子力显微镜在软物质测试中的数据波动大,操作困难、制样严苛等常见问题。更开创性的在压痕仪中加入了动态力学测试模式DMA,可以获得材料与振动频率相关的储存模量、损失模量和损失因子,用于研究材料在交变力作用下的滞后现象和力学损耗。
Optics11成立于2011年,是阿姆斯特丹自由大学(VU)的衍生组织。从那时起,这家初创公司的收入和员工持续增长,成为荷兰发展z快的公司之一,并具有国际影响力。Optics11 Life提供功能强大的新型纳米压痕仪,与传统的同类产品相比,使用方便、功能多样、坚固耐用。主要用于测量复杂、不规则的生物材料,如单细胞、组织、水凝胶和涂层的机械性能。
Piuma Nanoindenter
生物组织、软物质材料力学性能测试的新方法
Piuma是功能强大的台式仪器,可探索水凝胶、生理组织和生物工程材料的微观机械特性。表征尺度从宏观直至细胞。专为分析测试软材料而设计,测量复杂和不规则材料在生理条件下的力学性能。
主要优势
● 内置摄像镜头,方便实时观察样品台
● 实时分析计算测量结果,原始数据并将以文本文件存储,方便任何时候导入Dat*iewer软件进行复杂处理
● 探针经过预先校准,即插即用。对于时间敏感的样品确保了快速测量
● 光纤干涉MEMS技术能够以无损的方式测量即使是z软的材料,并保证分辨率。同时探针可以重复使用
技术参数
模量测试范围 |
5 Pa - 1 GPa |
探头悬臂刚度 | 0.025 - 200 N/m |
探头尺寸(半径) |
3 - 250 μm |
z大压痕深度 | 100 μm |
传感器z大容量 | 200 |
测试环境 | air, liquid (buffer/medium) |
粗调行程 |
X*Y:12×12 mm Z:12 mm |
加载模式 |
Displacement / Load* / Indentation* |
测试类型 |
准静态(单点,矩阵) 蠕变,应力松弛 DMA动态扫描 (E', E'', tanδ) |
动态扫描频率* |
0.1 - 10 Hz |
内置拟合模型 | Young's Modulus (Hertz / Oliver-Pharr / JKR) |
*为可选升级配置 |
Fiber-On-Top 探头
新型光纤干涉式悬臂梁探头,利用干涉仪来监测悬臂梁形变。
相较于原子力显微镜或传统纳米压痕仪
创新型光纤探头,弥补了传统纳米压痕仪无法测试软物质的问题,也解决了AFM在力学测试中的波动大,操作困难、制样严苛等常见缺陷。
● 背景噪音低:激光干涉仪抗干扰强于AFM反射光路
● 制样更简单:对样品的粗糙度宽容度高于AFM
● 刚度选择更准确:平行悬臂梁结构有利于准确判别压痕深度与压电陶瓷位移比例关系,便于选择合适刚度探头来保证弹性形变关系的稳定性,进而获得重复率更高、准确性更好的数据
内置分析软件
● 借助功能强大而易于操作的软件,用户可以自由控制压痕程序(载荷、位移等)。自动处理曲线的流程,可以获得数据和结果的快速分析
● 原始参数完整txt导出,便于后续复杂处理的需要
● 利用Hertz接触模型从加载部分计算弹性模量,与常用的Oliver&Pharr方法相比,更为适合生物组织和软物质材料特性
视频介绍
近期文献
年 份 | 期 刊 | 题 目 |
---|---|---|
2022 | Advanced Functional Materials | Engineering Vascular Self-Assembly by Controlled 3D-Printed Cell Placement |
2022 | Biomaterials | Hydrogels derived from decellularized liver tissue support the growth and differentiation of cholangiocyte organoids |
2021 | Biofabrication | 3D bioprinting of tissue units with mesenchymal stem cells, retaining their proliferative and differentiating potential, in polyphosphate-containing bio-ink |
2021 | nature communications | Janus 3D printed dynamic scaffolds for nanovibration-driven bone regeneration |
2020 | Environmental Science & Technology | Effect of Nonphosphorus Corrosion Inhibitors on Biofilm Pore Structure and Mechanical Properties |
2020 | Acta Biomaterialia | A multilayer micromechanical elastic modulus measuring method in ex vivo human aneurysmal abdominal aortas |
